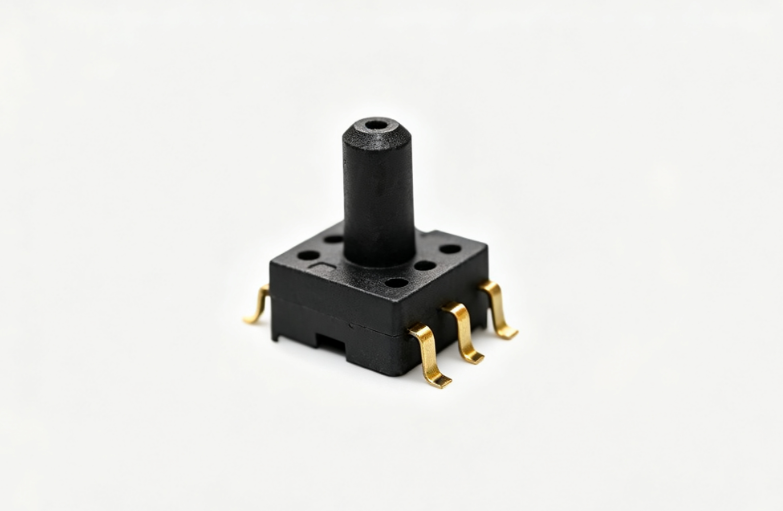

在工业、医疗、家电、车载等领域，压力检测是设备运行调控、状态监测的核心环节，一款集成化、高精度、宽适配的压力传感模组能够大幅降低整机开发难度，提升设备检测稳定性。本文介绍一款采用 MEMS 与 ASIC 一体化集成工艺的表压检测传感模组，凭借一体化封装、宽量程、快响应、高稳定性等核心性能，覆盖多行业压力测量需求。

一、核心工艺与硬件架构优势

该传感模组采用MEMS 敏感芯片 + ASIC 调理芯片集成封装一体化方案，内部集成信号放大、温度补偿、线性校准电路，出厂完成标准化校准，整机使用无需额外外部信号调理电路，简化硬件电路设计，缩短产品开发周期。
模组采用标准化贴片式小型封装，整体结构紧凑，安装尺寸规整，预留标准 6 引脚接口，包含电源、接地、信号输出、内置参考电源引脚，剩余引脚空置，接线逻辑清晰，适配 SMT 自动化贴片生产，适配小型化设备内部狭小装配空间。

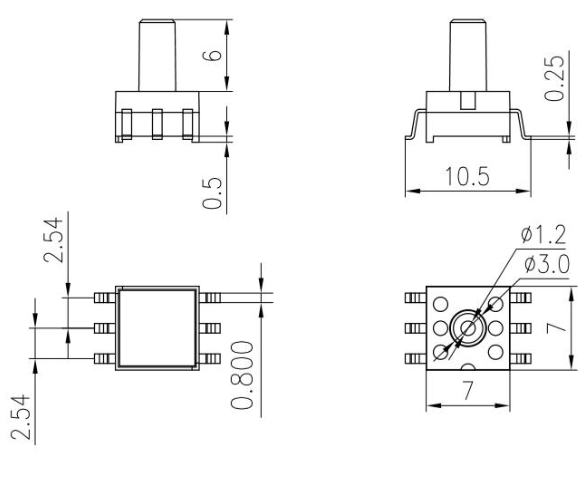

模组封装尺寸图

二、关键电气与测量性能参数

1. 量程与输出特性
模组支持-100kPa~1000kPa 全区间表压测量，量程覆盖负压、微压、中高压检测场景；标配比率式模拟电压输出，5V 供电下典型输出区间 0.5V~4.5V，输出曲线线性度优异，压力与输出电压呈标准正比例对应关系，且输出电压区间可根据客户整机需求定制化调整。

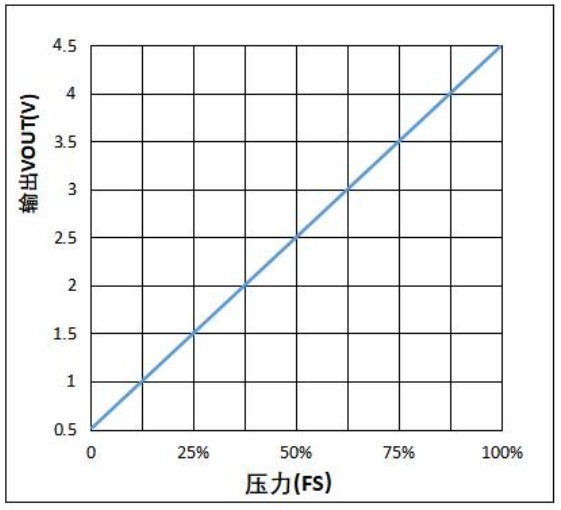

压力-输出电压线性曲线

供电方案具备双版本可选，标准供电 5.0V（供电容忍区间 4.75V~5.25V），同时提供 3.3V 低电压版本，适配低功耗便携设备；整机工作电流仅 3mA，低功耗特性适配电池供电类便携设备。

2. 精度、响应与长期稳定性
在 0℃~85℃标准工作区间内，模组满量程综合误差仅 1.5% FS，温漂控制优异；动态响应速度突出，典型响应时间仅 1ms，20ms 即可完成稳定预热，能够实时捕捉快速波动的压力信号，无明显检测滞后。
长期使用偏移稳定性达 0.25% FS，长时间连续工作不会出现明显零点漂移；硬件内置 2kV ESD 静电防护，可抵御生产装配、使用环境中的静电冲击，降低器件损坏概率，提升整机使用寿命。

3. 宽温域环境适配能力
模组区分工作温度与存储温度两大区间：
正常工作温度：-20℃ ~ +85℃，覆盖绝大多数室内、车载常规使用环境；
存储耐受温度：-40℃ ~ +125℃，满足仓储、运输、高温短时存放等严苛工况，低温、高温环境下器件性能不会发生不可逆衰减。

三、多行业落地应用场景

依托宽量程、高精度、低功耗、小型化的综合性能，该传感模组可适配五大主流压力检测赛道，覆盖民用、医疗、工业、车载全品类设备：

医疗压力测量设备
适配呼吸机、制氧机、电子血压计、气动康复器械等设备，精准监测气道气压、袖带压力、气路输出压力，稳定的线性输出保障医疗设备检测数值精准，低功耗特性适配便携式家用医疗设备。

气泵与气动设备检测
各类小型充气泵、真空泵、气动阀门、流体气路监测，实时反馈气路压力变化，配合控制器完成压力启停、恒压调节控制，1ms 快速响应可实现气路动态闭环调控。

工业过程控制
小型工控设备、流体管道气压监测、自动化产线气动单元压力反馈，宽温域特性适配车间高低温生产环境，标准化模拟输出可直接对接 PLC、单片机采集端口。

白色家电压力监测
咖啡机、净水机、按摩仪、智能洗护设备等家电内置压力检测模块，模组小型贴片封装适配家电紧凑内部结构，稳定零点漂移保障家电长期使用测量不偏移。

车载压力检测配套
车内气动系统、进气辅助压力、小型车载气路监测，宽温存储区间适配车辆冬季低温、夏季高温舱内环境，ESD 防护可抵御车载电路静电干扰。

四、产品综合应用价值总结

这款 MEMS 集成压力传感模组，整合了一体化封装免校准、宽量程覆盖、双电压供电、极速响应、宽温稳定、静电防护、可定制输出等多重优势，兼顾小型化装配与严苛工况适配能力。

对于设备厂商而言，模组省去外部信号调理电路开发，降低硬件研发成本；标准化贴片封装适配批量自动化生产；多量程、可定制输出的特性，可一套硬件平台覆盖医疗、家电、工业、车载多产品线，减少器件物料规格，优化供应链管理，是中小体积设备压力检测的通用型高性能核心元器件。
